Большинство проблем распределительных щитов связано с неправильным расчетом нагрузки, ошибками коммутации, плохой затяжкой контактов и отсутствием проверки перед запуском.
Грамотная сборка электрического щита требует правильного проектирования, качественного монтажа и обязательного тестирования всех соединений и защитных устройств.
Почему ошибки при сборке щитов критичны
Распределительный щит — это центральный узел электроснабжения объекта. Любые ошибки при его сборке напрямую влияют на безопасность и надежность всей системы.
Последствия могут быть разными:
- перегрев оборудования;
- короткие замыкания;
- аварийные отключения;
- повреждение кабельных линий;
- риск возгорания;
- остановка работы объекта.
На практике даже небольшая ошибка, например слабая затяжка контакта, со временем может привести к серьезной аварии.
Большинство перегревов в электрощитах связано именно с плохими контактными соединениями, а не с неисправностью оборудования.

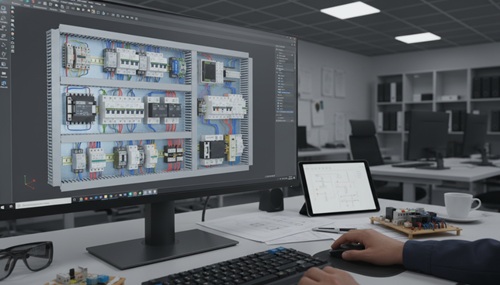

Ошибки на этапе проектирования
Многие проблемы появляются еще до начала монтажа.
Неправильный расчет нагрузки
Одна из самых частых ошибок — отсутствие точного расчета потребляемой мощности.
Это приводит к:
- перегрузке линий;
- постоянной работе автоматов на пределе;
- перегреву шин и проводников;
- нестабильной работе оборудования.
Особенно критична ситуация, когда в дальнейшем на объект добавляется новое оборудование без перерасчета щита.
Недостаточный размер щита
Иногда щит подбирается без запаса свободного пространства.
Последствия:
- слишком плотная установка оборудования;
- плохая вентиляция;
- перегрев модулей;
- сложность обслуживания;
- невозможность модернизации.
На практике щит должен иметь резерв минимум 20–30% свободного места.
Отсутствие резервирования
На строительных объектах часто забывают предусмотреть:
- резервные линии;
- запас по мощности;
- свободные модули под расширение.
В результате при модернизации приходится полностью переделывать часть системы.
Ошибки при подборе оборудования
Даже правильная схема не гарантирует надежность щита при неправильном выборе компонентов.
Неподходящие автоматы и УЗО
Типовые ошибки:
- неправильный номинал автоматов;
- отсутствие селективности;
- несоответствие характеристик нагрузки;
- установка УЗО неподходящего типа.
Например, слишком мощный автомат может не отключить перегруженную линию вовремя.
Использование некачественных компонентов
Попытка сэкономить на комплектующих приводит к:
- нестабильной работе защиты;
- перегреву контактов;
- ускоренному износу;
- ложным срабатываниям.
Особенно опасно использование несовместимого оборудования разных производителей без проверки параметров подключения.

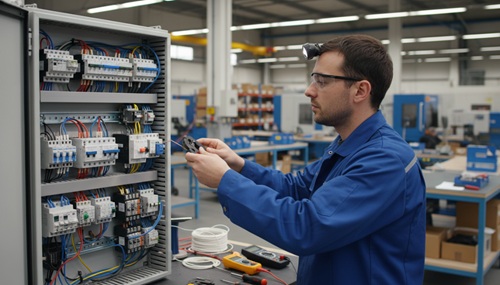

Ошибки монтажа и коммутации
Даже качественные компоненты не компенсируют ошибки монтажа.

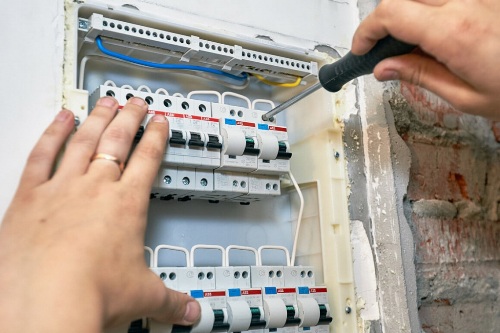

Слабая затяжка контактов
Это одна из самых распространенных проблем в распределительных щитах.
|
Проблема |
Последствие |
|
Ослабленный контакт |
Рост сопротивления |
|
Рост сопротивления |
Локальный перегрев |
|
Перегрев |
Оплавление клемм и отключение линии |
Такие дефекты часто выявляются только при тепловизионной диагностике.
Неправильная разводка проводников
Типовые ошибки:
- путаница N и PE;
- хаотичная укладка кабелей;
- пересечение силовых и управляющих линий;
- отсутствие логики коммутации.
Это усложняет обслуживание и повышает вероятность ошибок при эксплуатации.
Отсутствие наконечников и маркировки
При подключении многожильных проводов без наконечников контакт постепенно ослабляется.
Отсутствие маркировки приводит к:
- ошибкам обслуживания;
- сложностям диагностики;
- увеличению времени ремонта.
Ошибки организации внутреннего пространства щита
Неправильная компоновка щита ухудшает охлаждение и усложняет доступ к оборудованию.
Часто встречаются:
- слишком плотное размещение модулей;
- отсутствие кабельного запаса;
- плохая вентиляция;
- неудобный доступ к автоматам и шинам.
На крупных объектах это особенно критично при дальнейшем обслуживании.

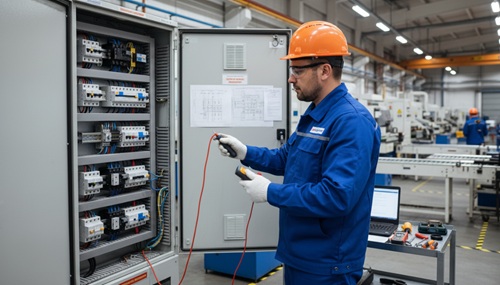

Ошибки при вводе щита в эксплуатацию
Даже правильно собранный щит требует обязательной проверки перед запуском.
Отсутствие проверки
Перед включением необходимо:
- протянуть контакты;
- проверить схему;
- протестировать УЗО;
- выполнить измерения.
Игнорирование этих процедур часто приводит к авариям уже в первые месяцы эксплуатации.
Игнорирование теплового контроля
Тепловизионное обследование позволяет заранее обнаружить:
- перегрев контактов;
- неравномерную нагрузку фаз;
- перегрев автоматов;
- скрытые дефекты шин.
Без такой проверки часть проблем остается незаметной до возникновения аварии.
Как избежать ошибок при сборке щита
Правильное проектирование
Необходимо:
- рассчитывать нагрузку;
- предусматривать резерв;
- подбирать щит с запасом места;
- учитывать возможность расширения.
Качественный монтаж
Важно:
- соблюдать схему;
- правильно выполнять коммутацию;
- использовать наконечники;
- аккуратно организовывать кабели внутри щита.
Проверка и диагностика
Перед вводом в эксплуатацию обязательны:
- проверка соединений;
- тестирование защитных устройств;
- измерения;
- тепловизионный контроль.
Практические последствия ошибок
Ошибки при сборке распределительных щитов приводят не только к поломкам оборудования.
На практике это:
- простой объекта;
- аварийные отключения;
- дорогостоящий ремонт;
- снижение срока службы оборудования;
- риски для персонала;
- проблемы при проверках и эксплуатации.
Вывод
Большинство проблем распределительных щитов связано с ошибками проектирования, неправильной коммутацией и отсутствием проверки после монтажа.
Надежность системы зависит от:
- правильного расчета;
- качественного оборудования;
- грамотной сборки;
- контроля соединений;
- диагностики перед запуском.
Именно поэтому сборка и проверка распределительных щитов требуют комплексного подхода, а не только установки оборудования по схеме.
