Вагон цистерна
Этот специализированный тип подвижного состава обеспечивает герметичную транспортировку жидких и газообразных веществ на большие расстояния, формируя основу логистики нефтегазовой и химической отраслей.
Конструкция с цилиндрическим резервуаром минимизирует риски утечек и обеспечивает стабильность груза при движении.
Современные модели цистерн адаптированы под различные категории грузов с учётом требований безопасности и экологических стандартов. Для подбора оптимального решения под конкретные задачи рекомендуется ознакомиться с ассортиментом вагонов цистерн, представленным в специализированном каталоге.
Конструктивные особенности

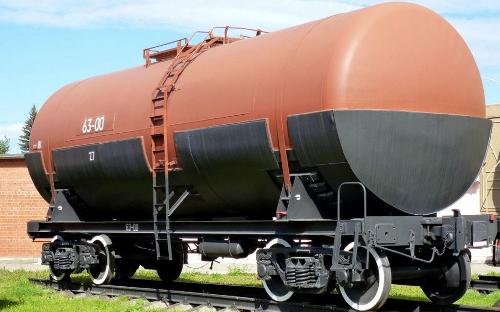

Цистерна представляет собой герметичный резервуар цилиндрической формы, установленный на раме с ходовыми частями. Конструкция включает системы налива, слива, предохранительные устройства и элементы контроля состояния груза.
| Элемент конструкции | Назначение | Особенности исполнения |
|---|---|---|
| Котёл (резервуар) | Вместимость и хранение груза | Стальной цилиндр с торосферическими днищами |
| Сливной прибор | Выгрузка жидких продуктов | Нижний или верхний тип, с запорной арматурой |
| Дыхательная арматура | Регулирование давления в котле | Клапаны, предохранительные устройства |
| Теплоизоляция | Поддержание температуры груза | Минеральная вата, алюминиевое покрытие |
| Рама и ходовые части | Несущая основа и движение | Усиленная рама, тележки 18-100 или 25-100 |
Типы вагонов цистерн
Классификация цистерн базируется на типе перевозимого груза, условиях эксплуатации и конструктивных решениях. Каждая модификация оптимизирована под специфические требования безопасности и технологии перевозки.
| Тип цистерны | Перевозимый груз | Особенности конструкции |
|---|---|---|
| Нефтепродуктовая | Нефть, бензин, дизельное топливо | Герметичный котёл, система заземления |
| Химическая | Кислоты, щёлочи, растворители | Коррозионностойкие материалы, спецпокрытия |
| Для сжиженных газов | Пропан, бутан, аммиак | Повышенное давление, усиленные стенки |
| Пищевая | Молоко, растительные масла, спирт | Нержавеющая сталь, гигиенические стандарты |
| Битумная | Битум, мазут, вязкие нефтепродукты | Термоизоляция, система подогрева |
Например, цистерна модели 15-150 с котлом из нержавеющей стали предназначена для перевозки пищевых масел и спирта, обеспечивая соблюдение санитарных норм и предотвращая окисление продукта.
Другой пример — цистерны для сжиженного пропана с рабочим давлением 1,6 МПа и системой предохранительных клапанов, которые гарантируют безопасность при транспортировке взрывоопасных газов.
«Безопасность перевозки жидких грузов определяется не только прочностью котла, но и надёжностью запорной арматуры, систем контроля давления и квалификации персонала, обслуживающего цистерну.»
Технические характеристики
Параметры вагонов цистерн регламентируются строгими отраслевыми стандартами, обеспечивающими совместимость с инфраструктурой и безопасность при перевозке опасных грузов.
| Параметр | Значение | Примечание |
|---|---|---|
| Объём котла | 60-120 м³ | Зависит от типа груза и плотности |
| Грузоподъёмность | 60-85 тонн | Определяется осевой нагрузкой и конструкцией |
| Рабочее давление | 0,1-2,0 МПа | Для газовых цистерн — повышенные значения |
| Длина по осям | 12-16 метров | Стандарт для совместимости с жд путями |
| Срок службы | 30-40 лет | При соблюдении регламента ТО и условий эксплуатации |
Системы безопасности и контроля
Перевозка жидких и газообразных веществ требует комплексного подхода к обеспечению безопасности. Современные цистерны оснащаются многоуровневыми системами защиты и мониторинга.
| Система | Функция | Принцип действия |
|---|---|---|
| Предохранительные клапаны | Защита от превышения давления | Автоматический сброс паров при критических значениях |
| Система заземления | Предотвращение искрообразования | Отвод статического электричества при наливе/сливе |
| Датчики уровня | Контроль заполнения котла | Поплавковые или ультразвуковые измерители |
| Термометрическое оборудование | Мониторинг температуры груза | Дистанционные датчики с передачей данных |
| Аварийная арматура | Быстрое перекрытие потока | Запорные устройства с дистанционным управлением |
Пример применения — цистерны для перевозки серной кислоты оснащаются внутренним покрытием из фторопласта, которое предотвращает коррозию металла и загрязнение груза продуктами окисления.
Ещё один пример — установка телеметрических систем на цистернах с опасными химикатами, позволяющих диспетчеру в реальном времени отслеживать давление, температуру и координаты состава.
«Каждая цистерна для опасных грузов проходит обязательную сертификацию и периодические испытания, подтверждающие соответствие международным стандартам безопасности.»
Погрузочно-разгрузочные операции
Эффективность использования цистерн во многом зависит от организации процессов налива и слива. Специализированные терминалы применяют автоматизированные комплексы для минимизации времени простоя и рисков для персонала.
| Тип операции | Оборудование | Особенности |
|---|---|---|
| Верхний налив | Наливные стойки, шланги | Подходит для большинства нефтепродуктов |
| Нижний слив | Быстроразъёмные соединения | Быстрая выгрузка, минимизация потерь |
| Пневмослив | Компрессорные установки | Для вязких продуктов и полной выгрузки |
| Пароулавливание | Системы рекуперации паров | Экологическая безопасность, сохранение продукта |
Например, на современных нефтебазах применяется система нижнего слива с герметичными соединениями, которая сокращает время выгрузки цистерны с 40 до 15 минут и практически исключает испарение лёгких фракций.
Другой пример — использование автоматизированных систем учёта налива, которые фиксируют объём и качество продукта, формируя электронный паспорт партии для отслеживания по всей цепочке поставок.
Техническое обслуживание и ремонт
Регулярное обслуживание цистерн обеспечивает герметичность, безопасность и продлевает срок службы оборудования. Плановые работы проводятся на специализированных ремонтных предприятиях.
| Вид обслуживания | Периодичность | Основные операции |
|---|---|---|
| Ежесменный осмотр | Перед каждым рейсом | Проверка арматуры, герметичности, креплений |
| Промывка котла | При смене груза | Очистка, нейтрализация остатков, сушка |
| Деповской ремонт | Раз в 1-2 года | Дефектовка, замена уплотнений, проверка сварных швов |
| Гидравлические испытания | Раз в 4-8 лет | Проверка прочности котла под повышенным давлением |
Пример контроля — проведение ультразвуковой толщинометрии стенок котла для выявления коррозионного износа без демонтажа конструкции.
Ещё один пример — замена уплотнительных колец запорной арматуры после 200 тысяч километров пробега для предотвращения микроутечек при транспортировке агрессивных сред.
«Качество технического обслуживания цистерны напрямую влияет на экологическую безопасность перевозок — даже незначительная утечка химикатов может нанести серьёзный ущерб окружающей среде.»
Экономические аспекты эксплуатации
Выбор типа цистерны и организация логистики влияют на себестоимость перевозок. Оптимизация загрузки, маршрутов и оборота подвижного состава позволяет снизить издержки.
| Фактор | Влияние на стоимость | Способы оптимизации |
|---|---|---|
| Объём котла | Цена за тонну перевозки | Выбор цистерны под плотность груза |
| Время оборота | Доходность единицы парка | Автоматизация погрузочно-разгрузочных работ |
| Расход топлива | Операционные затраты | Оптимизация массы тары, аэродинамика |
| Межремонтный интервал | Затраты на обслуживание | Использование износостойких материалов и покрытий |
Например, применение цистерн с увеличенным объёмом котла (до 120 м³) для перевозки лёгких нефтепродуктов позволяет снизить транспортные расходы на 15-20 процентов за счёт увеличения полезной нагрузки за один рейс.
Экологические требования и стандарты
Современное законодательство предъявляет строгие требования к экологической безопасности при перевозке опасных грузов. Производители цистерн внедряют решения, минимизирующие воздействие на окружающую среду.
Пример решения — установка систем пароулавливания и рекуперации, которые возвращают испаряющиеся фракции нефтепродуктов в котёл, предотвращая выбросы в атмосферу.
Ещё один пример — применение двустенных котлов с межстеночным контролем герметичности для перевозки особо опасных химикатов, где даже минимальная утечка недопустима.
«Экологическая ответственность при эксплуатации цистерн — это не только соблюдение нормативов, но и инвестиция в репутацию компании и устойчивое развитие отрасли.»
Инновации и перспективы развития
Отрасль активно внедряет новые материалы, цифровые технологии и конструктивные решения для повышения эффективности и безопасности вагонов цистерн.
Например, применение композитных материалов для внутренней облицовки котлов позволяет перевозить более широкий спектр агрессивных химикатов без риска коррозии и загрязнения груза.
Другой пример — внедрение блокчейн-технологий для отслеживания цепочки поставок опасных грузов, где каждая операция с цистерной фиксируется в защищённом реестре.
«Будущее вагонов цистерн — за интеллектуальными системами, которые самостоятельно контролируют состояние груза, прогнозируют риски и оптимизируют логистические маршруты в реальном времени.»
Международные перевозки и сертификация
При экспорте жидких и газообразных грузов цистерны должны соответствовать международным стандартам безопасности, включая требования СМГС, RID и ADR.
| Стандарт | Область применения | Ключевые требования |
|---|---|---|
| СМГС | Перевозки между странами СНГ | Единые технические нормы, взаимное признание сертификатов |
| RID | Железнодорожные перевозки в Европе | Строгие правила для опасных грузов, маркировка |
| ADR | Автомобильные перевозки в ЕС | Требования к таре, документации, подготовке персонала |
| ГОСТ 34305 | Российские стандарты | Технические условия на цистерны, методы испытаний |
Вагон цистерна остаётся незаменимым элементом транспортной инфраструктуры для нефтегазовой, химической и пищевой отраслей, обеспечивая безопасную и экономически эффективную перевозку жидких и газообразных грузов на континентальных масштабах. Грамотный выбор типа цистерны, строгое соблюдение регламентов технического обслуживания и внедрение инновационных решений позволяют максимизировать рентабельность перевозок, минимизировать экологические риски и обеспечить безопасность персонала и населения. Инвестиции в современный парк специализированных цистерн создают основу для устойчивого развития логистики опасных грузов и повышения конкурентоспособности транспортных услуг на внутреннем и международном рынках.
