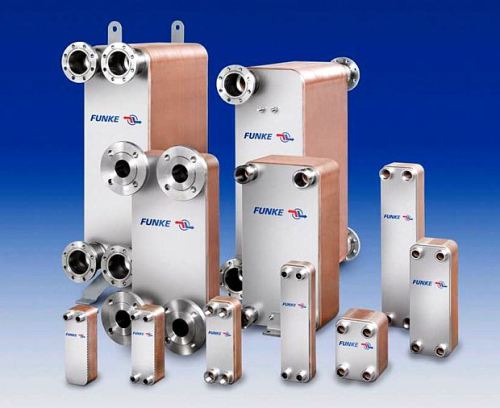

Паяный теплообменник – это компактное устройство для передачи тепла между двумя средами (жидкостями или газами) через тонкие металлические пластины, соединённые методом пайки.
Такая конструкция обеспечивает высокую теплопередачу, герметичность и устойчивость к перепадам давления и температур, поэтому оборудование широко применяется там, где важны надёжность и экономия пространства.
Паяные теплообменники используют в системах отопления и ГВС, вентиляции и кондиционирования, холодильной технике, тепловых насосах, а также в технологических процессах пищевой и химической промышленности. При подборе модели учитывают рабочие параметры и свойства сред, а корректный расчёт и консультация, которые предоставляет сервис паяных теплообменников, помогают обеспечить эффективную работу системы и снизить эксплуатационные затраты.
Устройство паяного пластинчатого теплообменника: основные элементы
Внутри теплообменника формируются чередующиеся каналы для двух сред: одна среда движется по «своим» межпластинчатым каналам, другая – по соседним. При этом жидкости (или жидкость и газ) не смешиваются, а тепловая энергия проходит через стенку пластины, что делает устройство особенно востребованным в системах отопления, ГВС, охлаждения и технологических процессах.
Пластины, коллекторы и припой: роль и взаимодействие
Пластины – ключевой теплообменный элемент. Обычно они изготавливаются из нержавеющей стали и имеют профилированный рисунок (гофру), который выполняет сразу несколько функций: увеличивает жёсткость, направляет поток, повышает скорость и создаёт турбулентность. Благодаря этому улучшается коэффициент теплоотдачи, а теплообменник сохраняет высокую эффективность даже при небольших габаритах.
Коллекторы (зоны распределения потока у портов) обеспечивают подвод и отвод рабочих сред к межпластинчатым каналам. Через входные и выходные отверстия поток попадает в распределительную область, далее равномерно расходится по каналам и, пройдя пакет пластин, собирается в выходной зоне. Геометрия коллекторов и расположение портов определяют схему движения (прямоток или противоток), гидравлическое сопротивление и равномерность распределения, что напрямую влияет на стабильность теплопередачи.
Припой служит для герметичного соединения пластин по линиям контакта и по контуру каналов. В паяных пластинчатых теплообменниках чаще применяются медные или никелевые припои: они заполняют зазоры в местах стыков, формируют прочные «мостики» между пластинами и одновременно создают уплотнение, исключающее перетечки между соседними каналами. От выбора припоя зависит стойкость к коррозии и совместимость с рабочими средами, поэтому для агрессивных сред чаще предпочитают никелевую пайку, а для типовых водяных контуров – медную.
- Пластины обеспечивают большую площадь теплообмена и интенсифицируют передачу тепла.
- Коллекторы распределяют потоки и задают гидравлическую схему движения сред.
- Припой фиксирует пакет, создаёт герметичность каналов и механическую прочность конструкции.
